今回はREAPERでTrackのチャンネルを切り替えたり、チャンネルルーティング設定を行うためのFX（JSFX）を紹介します。地味なユーティリティではありますが、いざという時にかなり役立ちます。

• JSFXについて
• Channel Mapper-Downmixer
• Channel Router
• 8-Channel Input Switcher

JSFXについて

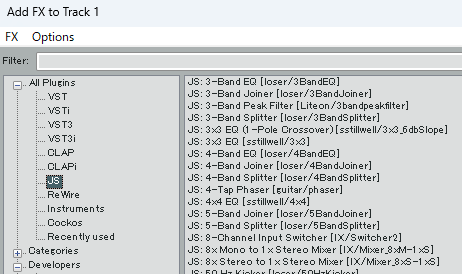

JSFXはREAPERのスクリプトベースのエフェクト機能で、VSTなどのエフェクトと同様に扱えるものです。FX挿入時に、[All Plugins] か [JS] という項目の中にあります。

Channel Mapper-Downmixer

これはいわゆるChannel Matrixで、各入力チャンネルを任意の出力チャンネルに出力することが出来ます。以前こちらの記事で紹介したMeldaのプラグイン、MChannelMatrixと同じような機能ですね。

基本的な使い方はTrack FXに以下のJSFXをインサートして、チャンネル入出力のチェックを設定するだけです。

JS: Channel Mapper-Downmixer (Cockos) [utility/channel_mapper]

信号の流れはマトリックスの上から入力音声が入ってきて、チェックを入れた場所から右側へ出力されていくという感じです。音声を流すと、■の中に音量を表す緑色の点が表示されるので、分かりやすくなっています。

いくつかオプション設定などもあるので、順に見ていきましょう。

• Channels：チャンネル数
  Trackのチャンネル数設定です。変更すると実際にTrackのチャンネル数が変更されます。
• Unmapped outs：出力へマッピングしなかったチャンネルの扱い
  出力チャンネルに何もルーティングしなかった（横方向に全くチェックが付いていない行）場合に、何の音声を出力するかを選ぶことが出来ます。

  • Pass through
    その出力チャンネル番号に対応する入力チャンネルの信号をそのまま流します。つまり出力2chであれば、入力2chの音声が出力されます。
  • Zero out
    そのチャンネルからは何も出力されないため、無音となります。
• Downmix：Downmix時の音量オプション
  同一の出力チャンネルに複数の入力チャンネルがルーティングされた場合、それらの音がDownmixされて出力されますが、その際の各入力チャンネルに適用される音量調整値を設定できます。

  • None
    音量調整を行いません。
  • Shared ins -3dB
    音量調整値として-3dBが適用されます。
  • Shared ins -6dB
    音量調整値として-6dBが適用されます。
  • User mix
    音量調整値を入力チャンネル毎にスライダーで調整出来ます。
• Reset
  各種設定を初期設定に戻します。
• Clear
  マトリックスのチャンネル指定のチェックを全て外し、User mixの値も全てクリアします。

Channel Router

Channel Routerは、入力チャンネルのペア（1ch+2chなどのステレオ信号）を別の出力チャンネルのペアに流す機能です。以下のJSFXをインサートして設定を行います。

JS: Channel Router w/Polarity [IX/PhaseAdjustingRouter]

各種設定項目は以下の通りです。

• Input Channels
  入力チャンネルのペア指定。
• Polarity Mode
  ステレオのどのチャンネルを反転させるかで、Normalは反転なし。
• Output Channels
  出力先チャンネルのペア指定。
• Output Mode
  出力先チャンネルに流れている信号とのMix方法。

  • Replace
    [Input Channels] の信号で完全に置き換えます。
  • Merge
    元から流れている音声と [Input Channels] の音声がMixされて出力されます。

8-Channel Input Switcher

これは8チャンネルを使用した4つのStereo音声のどれか一つを選んで出力するというSwitcherです。各ステレオ入力の音量も調整できます。以下のJSFXをインサートして設定を行います。

JS: 8-Channel Input Switcher [IX/Switcher2]

各種設定は以下の通りです。

• Output Source
  出力するStereoペアのチャンネルを指定できます。
• Level 1+2/3+4/5+6/7+8 (dB)
  各Stereoペアの音量調整が可能です。

これら以外にも、REAPERのJSFXにはチャンネルに対する操作を行うFXがありますので、いろいろと試してみると新たな発見があるかもしれません。

MeldaProductionが出しているフリーのプラグインバンドルMFreeFXBundleには、いろいろと便利なプラグインが含まれています。今回はその中の一つMChannelMatrixを紹介します。

• MChannelMatrixについて
• プラグインのインストール方法
• MChannelMatrixの使い方
  • 基本的な使い方
  • マルチチャンネル（サラウンド）での使い方

MChannelMatrixについて

MChannelMatrixはMeldaProductionから無料配布されているプラグインで、入力オーディオのチャンネルを指定のチャンネルに切り替えて出力するプラグインです。例えば、2chのステレオオーディオなら、LとRを入れ替えるとか両方のチャンネルをLの音にするとかいったことが可能です。

ステレオ入出力だけでなく8chなどのマルチチャンネルにも対応していますので、例えば2chの音源を4chの各チャンネルに振り分けたり、特定の目的で（例えばサラウンドのチャンネル順の修正等）チャンネルを入れ替えたりといった様々な用途に利用出来ます。

プラグインのインストール方法

MeldaのプラグインはMeldaProductionのDownloadページにあるインストーラーを使ってインストールします。インストーラーは1種類しかなくて、それにすべてのプラグインが含まれています。

インストールの途中でどのプラグインを入れるか指定するところがあるので、そこでMFreeFXBundleをクリックしてやれば、フリーのプラグインが選択されてインストールされます。

インストール方法の詳細は過去にまとめてあるのでそちらのページをご覧下さい。

MChannelMatrixの使い方

ここではREAPERでどのように使うかを示します。

基本的な使い方

MChannelMatrixの使い方は簡単で、Track FXにインサートして、入出力チャンネルの対応付けチェックを設定するだけです。

マトリックスの見方は、左側から各チャンネルの入力音声が入ってきて、チェックを入れたところから下方向の出力先チャンネルに出ていくという感じです。縦一列に全くチェックが入らない場合、そのチャンネルからは何も出力されないことになります（そのチャンネルが無音になる）。

[Volumes]というところをクリックすると、マトリックスに出力音量設定が表示されます。音量もここで調節したいという場合に使用します。

SIDE-CHAIN側のマトリックスで、サイドチェイン入力についてもチャンネルルーティングを行えますが、普段滅多に使うことはないでしょう。

マルチチャンネル（サラウンド）での使い方

マルチチャンネルの場合2chより多くのチャンネルを使用するため、Trackのチャンネル設定などいくつかセットアップする必要があります。例えば8チャンネルを使用する場合、以下のような手順でセットアップします。

1. Trackのオーディオチャンネル数設定
   Trackの[Route]ボタンをクリックし、[Track channels]を8に設定します。


2. FXへの音声入出力ルーティング設定
   MChannelMatrixのFXを表示した状態で、FXウィンドウ上部の [8/16 in 8out] をクリックして、プラグインの入出力設定を行います。通常はデフォルトで以下の画像のように正しく設定されているハズなので、ここでは確認するだけです。


3. MChannelMatrixのサラウンド機能有効化設定
   MChannelMatrix右側のプラグインツールバーにある、Channel Modeでサラウンドを有効化（[Activate Surround]で有効化し、一旦DAWを再起動する必要あり）して、その後Channel Modeを [Surround] にします。
   このプラグインツールバーのChannel Mode設定方法についてはこちらの記事で解説しているので、参考にしてみて下さい。

   サラウンドに切り替えるとこうなります。



これでセットアップが完了したので、MChannelMatrixをマルチチャンネルで使用できます。使い方はチャンネル数が増えただけで、ステレオの時と変わりません。
